分體飲水機接線說明圖解
文章出處：http://www.bjdyy.com 作者：興邦科技技術部
[文章內容簡介]：

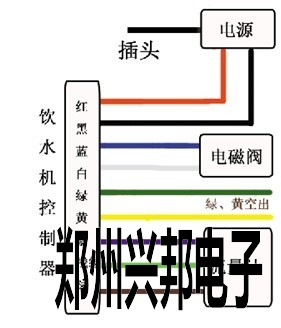

1．客戶使用的是電磁閥：
紅線----->12V電源正極，黑線----->12V電源負極，藍線----->電磁閥一端，白線----->電磁閥另一端，綠線、黃線空出，紫線----->流量計負極，淺綠線----->流量計信號線，棕線----->流量計正極。

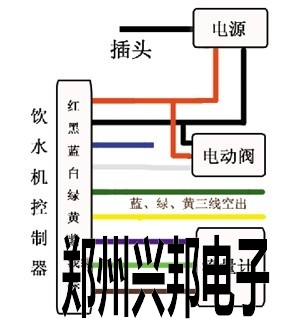

2．客戶使用的是三線電動閥：
紅線----->12V電源正極及電動閥電源正極，黑線----->12V電源負極及電動閥電源負極，白線----->電動閥信號線，藍線、綠線、黃線空出，紫線----->流量計負極，淺綠線----->流量計信號線，棕線----->流量計正極。
本文關鍵詞：水控機，一卡通
